上一篇文章中，正航儀器已經為大家介紹了相關的實驗過程，下面，由細心的小編輯和大家一起看看試驗現(xiàn)象和分析試驗結果吧！

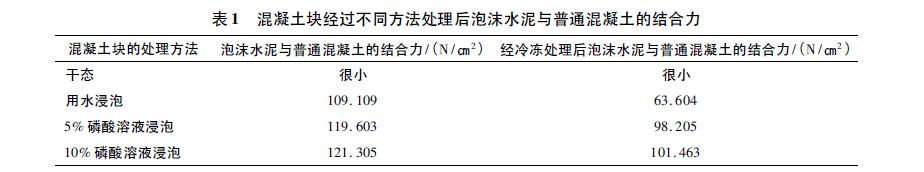

經過不同方法處理后，泡沫水泥與普通混凝土結合力的測定結果見表1．由表1可知，實驗一的測試樣塊，泡沫混凝土與普通混凝土的結合力較小，用手輕輕一拉就會開裂，在冷凍處理過程中也出現(xiàn)了泡沫混凝土與普通混凝土開裂的情況;實驗二的測試樣塊，泡沫混凝土與普通混凝土的結合力明顯增大;實驗三的測試樣塊，泡沫混凝土與普通混凝土的結合力有所提高．

一、實驗原理分析

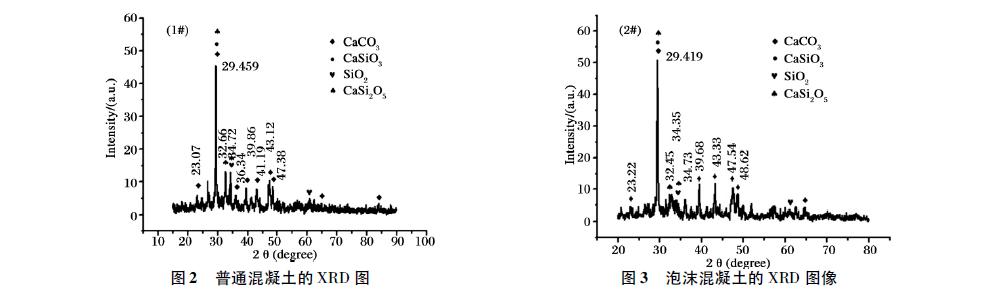

要研究普通混凝土與泡沫混凝土之間的結合力大小，首先應考慮二種材料的化學特性是否有較大差異．根據(jù)測定的普通混凝土與泡沫混凝土的XRD圖譜(圖1、圖2)可以看出，它們的物質組成基本相同．制備泡沫混凝土所用到的發(fā)泡劑僅位于混凝土泡孔的內壁而非表面上，且含量在0.01%以下，故其對普通混凝土與泡沫混凝土之間的結合力的影響是很小的．因此，研究普通混凝土與泡沫混凝土之間的結合力問題，其實質就是研究測試樣塊的制作方法以及選取合適的原料．

二、泡沫混凝土的干密度

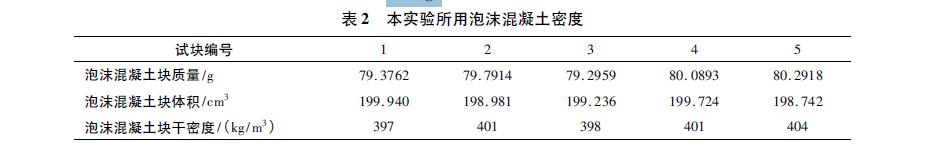

在本實驗中制備混凝土夾心泡沫水泥需用4級泡沫混凝土，而制得的泡沫混凝土試塊是否合格可通過干密度來檢驗．泡沫混凝土干密度的測定方法:將經過28天干燥后的泡沫混凝土塊磨成比較規(guī)則的長方體塊，用游標卡尺分別測出其長、寬、高，通過計算得到其體積，在電子天平上測出其質量，然后

計算出干密度．測試數(shù)據(jù)如表2所示．經過測定，本實驗所制備泡沫混凝土的干密度均為400kg/圖3泡沫混凝土的XRD圖像m3

三、試塊結合力的影響因素分析

本實驗所用的泡沫混凝土采用了LC－01型泡沫混凝土發(fā)泡劑．該發(fā)泡劑為橘紅色透明液體，無毒無異味，其顯著特點有四個:一是采用了具有多個羧基和一個羥基的新型表面活性劑;二是使用了與表面活性劑配套的新型穩(wěn)泡劑;三是所有組分均為十分穩(wěn)定的物質;四是其泡沫混凝土產品在太陽光不直接照射的情況下，免養(yǎng)護．用這種發(fā)泡劑制得的泡沫混凝土有較好的保溫效果，但若作為外墻，其抗壓性能受到一定的限制，而普通混凝土的抗壓效果較好，因此設計這種墻體，充分發(fā)揮了普通混凝土、泡沫混凝土的各自優(yōu)勢，能夠達到節(jié)能的效果．但是，混凝土板與泡沫混凝土保溫材料的結合力能否滿足工程的要求，則是這種墻體能否被開發(fā)出來的重要因素之一．根據(jù)預測，普通混凝土和泡沫混凝土應該有一定的結合力，但是在實驗一中卻沒有得到應有的結果．我們分析，在普通混凝土和泡沫混凝土結合的過程當中，二者都需要吸收一定的水分，所以未經水養(yǎng)護的混凝土板與泡沫混凝土的結合力比較低．因此，在實驗二中，我們將混凝土板在水中進行了浸泡，相關數(shù)據(jù)證明，經水養(yǎng)護的混凝土板與泡沫混凝土的結合力有所提高．理論上說，混凝土板與泡沫混凝土的結合力一方面取決于二者的接觸面積;另一方面取決于單位面積上的結合力．因此要

提高二者之間的結合力就必須從這兩方面下手．為此，將混凝土板分別用5%磷酸和10%磷酸做了處理，實驗數(shù)據(jù)表明，處理之后兩者的結合力確實增大了．分析原因可能是水泥水化過程中會產生大量的氫氧化鈣，在凝結過程中會吸收空氣中的二氧化碳生成大量碳酸鈣．若用磷酸處理混凝土板塊表面，磷酸與水泥當中的碳酸鈣反應，將混凝土板表面腐蝕，從而增大了其與泡沫混凝土的結合面積;另一方面，未反應完全的PO3－4和混凝土中的SiO2－3、Ca2+可通過離子鍵的形式把泡沫混凝土和普通混凝土連接起來，這勢必會進一步提高它們之間的結合力，并且經10%磷酸處理后的試塊結合力更強．但若濃度過大，混凝土板表面腐蝕太厲害，也會影響普通混凝土和泡沫混凝土塊的結合．

四、試塊的抗冷熱沖擊性能

經測試，本實驗制作的泡沫水泥與普通混凝土有較強的結合力，這就為我們研發(fā)的以泡沫混凝土與普通混凝土相結合制作成的新型外墻保溫墻體的推廣應用提供了可能性。

這種墻體能夠充分發(fā)揮泡沫混凝土與普通混凝土的優(yōu)越性能，施工方便，節(jié)約能源，抗壓能力強．冷凍處理后的泡沫水泥與普通混凝土的結合力相當強，說明這種墻體具有較強的抗冷熱沖擊能力，能在解決我國北方地區(qū)冬季晝夜溫差的問題上發(fā)揮巨大作用．此外，這種墻體采用泡沫混凝土作為保溫材料，不僅適用于北方需冬季保暖地區(qū)的采暖建筑，也適用于南方需夏季隔熱地區(qū)的空調建筑，由此看來，這種新型墻體有很大的發(fā)展前景。http://m.sh-bise.com
