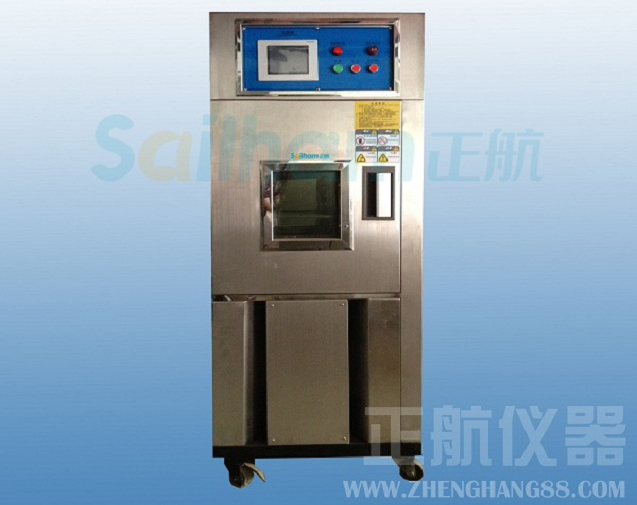

恒溫恒濕試驗箱制冷系統仝自動化霜控制裝置

恒溫恒濕試驗箱制冷系統自動化霜控制

前一次化霜?jiǎng)偼?，化霜定時器接通壓縮機的電路，壓縮機開始運轉制冷，與此同時化霜定時器也得電與壓縮機同步運轉計時。

值得說明的是，此時化霜加熱器雖然與化霜定時器串聯形成電流回路．但不加熱化霜，原因是化霜加熱阻值比化霜定時器內阻小得多，因此在化霜加熱器的電壓極低．于是化霜加熱器幾乎不發熱。

當化霜定時器與壓縮機同步運轉到調定的化霜間隔時間8h后．化霜定時器的活動觸點斷開，切斷通往壓縮機的供電回路．停止制冷，并接通觸點．通過二及管半波整流，再通過取金屬開關(化霜溫拄器)和溫度熔斷器為化霜加熱器提供220V市電電壓．化霜加熱器發熱，使蒸發器表面升溫化霜。此時化霜定時器被烈金屬開關和二極管短路而停轉．霜全部融化完，并且蒸發器表面的溫度達到+l 3℃±3℃時，烈金屬開關內的觸點斷開．解除時化霜定時器的短路作用．化霜定時器繼續運轉時約2 8m_n．定時器再次接通壓縮機的供電回路．使壓縮機再次運轉。

隨著壓縮機運轉制冷時間的增長．蒸發器表面溫度不斷下降．當蒸發器溫度降到一定時，金屬化霜溫控器達到復位溫度(一般為一5℃)時，它內部的觸點接通，等待下一個周期的化霜加熱．從而完成對恒溫恒濕試驗箱的周期性的全自動化霜控制。
